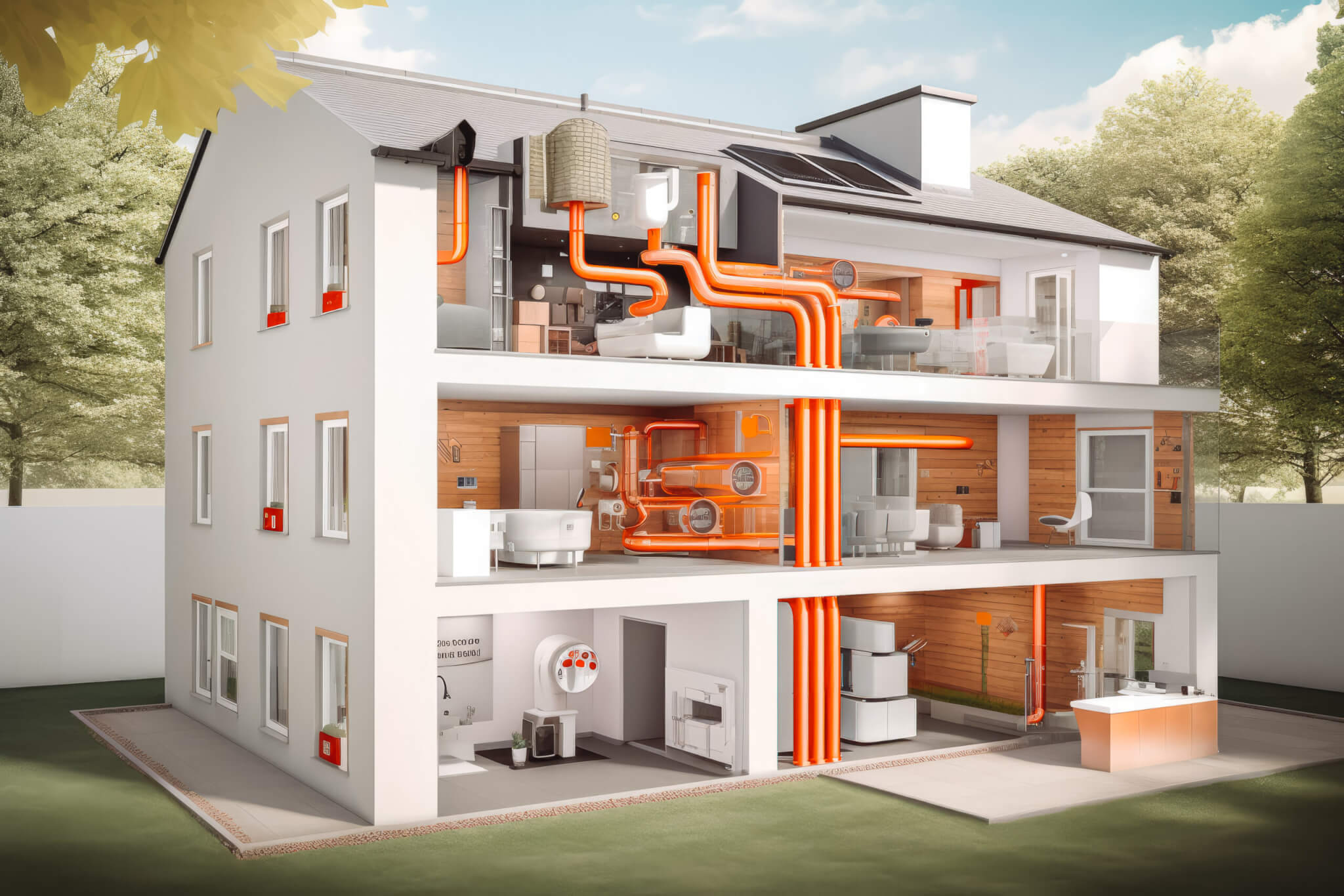

Instalacje wentylacyjne – jaka wentylacja sprawdzi się najlepiej w domu?

Bezpieczna dla zdrowia mieszkańców, a jednocześnie optymalna dla zachowania trwałości elementów wykończeniowych i konstrukcyjnych. Taka właśnie powinna być profesjonalnie zaprojektowana i wykonana instalacja wentylacyjna. Nieważne, czy mowa o tej naturalnej, mechanicznej czy hybrydowej – każda z nich powinna pełnić swoją funkcję, dla której została stworzona, a więc dbać o prawidłową wymianę powietrza. Jaki rodzaj wentylacji najlepiej sprawdzi się w domu jednorodzinnym oraz które rozwiązanie zapewni wydajny napływ świeżego powietrza i skuteczny odpływ już zużytego? Odpowiadamy w niniejszym artykule, sprawdzając różne rozwiązania.

Czym jest wentylacja i jakie są jej rodzaje?

Wentylacja w budynku mieszkalnym to układ zapewniający przepływ i wymianę powietrza między środowiskiem zewnętrznym a pomieszczeniami w celu zachowania prawidłowego mikroklimatu wewnątrz budynku. Sprawna i wydajna instalacja wentylacyjna jest bardzo ważna z punktu widzenia zdrowia człowieka oraz trwałości materiałów konstrukcyjnych i wykończeniowych, z których składa się budynek mieszkalny. Do podstawowych i najczęściej spotykanych rodzajów wymiany powietrza w domu zalicza się:

• wentylację naturalną (grawitacyjną),
• wentylację mechaniczną (scentralizowaną i zdecentralizowaną),
• wentylację mechaniczną z odzyskiem ciepła (rekuperacją),
• wentylację hybrydową.

Dzięki efektywnej wymianie powietrza można uzyskać stały dopływ tzw. „świeżego” powietrza o naturalnych proporcjach tlenu, dwutlenku węgla i pary wodnej (oraz innych gazów, choć mniej istotnych dla człowieka). Z drugiej strony cyrkulacja ta pozwala skutecznie usunąć z przestrzeni wewnętrznej budynku powietrze już zużyte w postaci nadmiaru pary wodnej (wilgoci), dwutlenku węgla i niepożądanych zapachów. Dodatkowo usuwane są też różnego rodzaju alergeny oraz wiele szkodliwych substancji lotnych wydzielanych np. przez lakierowane lub malowane powierzchnie podłóg, mebli, ścian, tkanin i nie tylko.

Co ważne, sprawna i prawidłowo rozmieszczona instalacja wentylacyjna budynku minimalizuje ryzyko wystąpienia nadmiernego rozwoju grzybów, pleśni i wielu drobnoustrojów chorobotwórczych, którym sprzyja kumulacja ciepłego i wilgotnego powietrza. Jest to szczególnie istotne w sezonie grzewczym, kiedy domownicy częściej przebywają w domu, szczelnie zamykają okna i drzwi, zasłaniają kratki wentylacyjne oraz rzadko wietrzą pomieszczenia ze względu na niską temperaturę na zewnątrz. Słaba wentylacja w domu w tym okresie sprzyja również szybszemu rozprzestrzenianiu się infekcji dróg oddechowych, jak również nasileniu alergii i astmy oraz ogólnego pogorszenia samopoczucia (bóle głowy, stawów i mięśni, katar, kaszel, zapalenie spojówek czy zatok). Nadmierna wilgoć w powietrzu to także niekorzystny wpływ na wspomniane elementy konstrukcyjne i wykończeniowe. Najczęściej objawia się to przez zaparowane szyby, rozwój pleśni oraz degradację materiałów drewnianych jak podłogi, stolarka okienna i drzwiowa. Dodatkowo w wychłodzonych i wilgotnych narożnikach ścian i obramowaniach okien tworzy się ciemny nalot – grzyb – nieestetyczny oraz bardzo szkodliwy dla dróg oddechowych człowieka.

Warto również wspomnieć, że obecność wydajnej wentylacji wpływa korzystnie na bezpieczeństwo w kontekście urządzeń grzewczych. Mowa o stałej cyrkulacji świeżego powietrza w łazience, kuchni i kotłowani, gdzie dopływ tlenu zapobiega niepełnemu spalaniu paliwa (czad) mającym miejsce w gazowym podgrzewczu wody, kuchence czy kotle z otwartą komorą spalania (dotyczy również kominka w salonie). Z kolei w wielokondygnacyjnych budynkach wielorodzinnych odpowiednio zaprojektowany system wentylacji jest kluczowy w razie pożaru, ponieważ daje czas na ewakuację, uwalniając na zewnątrz nadmiar dymu i gazów oraz ograniczając rozprzestrzenianie się ognia.

Rodzaje instalacji wentylacyjnych w domu

Powyższe przykłady pokazują, że przepływ powietrza w budynku jest niezbędny dla utrzymania korzystnego mikroklimatu w jego wnętrzu, dlatego instalacja wentylacyjna jest obowiązkowa w każdym domu, co określają przepisy z zakresu prawa budowlanego. Ogólnie rzecz ujmując, nie ma szczegółowych zapisów na temat tego, jaki rodzaj wentylacji należy zastosować w przeciętnym budynku mieszkalnym (za wyjątkiem wysokich budynków wielorodzinnych). Jednak biorąc pod uwagę aktualne warunki techniczne dla nowo budowanych domów (WT 2021), gdzie wymaganą wartością zapotrzebowania budynku na energię do ogrzewania i wentylacji w skali roku jest 70 kWh/m², wentylacja naturalna (grawitacyjna) jest niewystarczająca. Dlatego należy skorzystać z innych, bardziej energooszczędnych systemów wentylacyjnych, które nie tylko zapewnią stałą wymianę powietrza, ale również zredukują straty energii cieplnej. Sprawdźmy zatem, jakie rodzaje wentylacji spotyka się najczęściej we współczesnym budownictwie.

Wentylacja naturalna (grawitacyjna)

W tym rodzaju wentylacji napływ powietrza zachodzi naturalnie poprzez wszelkie nieszczelności w stolarce okiennej i drzwiowej oraz inne szczeliny, a także np. przez otwarcie okna czy drzwi lub zrobienie przeciągu. W zakresie usuwania zużytego powietrza, wentylacja naturalna (grawitacyjna) w pełni korzysta z efektu kominowego, który dzięki różnicy temperatur oraz ciśnień zapewnia stałą wymianę powietrza między otoczeniem a wnętrzem budynku. Oczywiście niektórzy eksperci rozróżniają dodatkowo wentylację naturalną i grawitacyjną, jednak są to niewielkie niuanse, którymi nie będziemy się zajmować. Na potrzeby artykułu przyjmijmy, że jest to jeden rodzaj wentylacji – wentylacja naturalna (grawitacyjna) – która wykorzystuje naturalny obieg powietrza wywołany przez zróżnicowanie temperatury i ciśnienia atmosferycznego zachodzące między środowiskiem zewnętrznym a tym znajdującym się w domu.

Wentylacja naturalna (grawitacyjna) składa się z wlotów, wylotów oraz kanałów wentylacyjnych, które zapewniają napływ powietrza świeżego oraz odpływ zanieczyszczonego. Warto pamiętać, że w tym układzie kluczową rolę odgrywa wysoki i prawidłowo izolowany termicznie komin (kominy).

Do głównych zalet tego rodzaju układu zaliczamy:

• prostą zasadę działania,
• minimalne koszty inwestycji i eksploatacji,
• brak obsługi z wyjątkiem corocznej kontroli drożności.

Po stronie wad naturalnego obiegu należy umieścić:

• uzależnienie od warunków pogodowych (słaba wymiana powietrza latem oraz możliwość wystąpienia wstecznego ciągu zimą),
• napływ powietrza jedynie przez nieszczelności i mikrowentylację stolaki okiennej lub poprzez montaż nawietrzników,
• brak pełnej kontroli wywiewu – można jedynie ręcznie zmniejszyć/zwiększyć wywiewanie poprzez regulację klap wbudowanych w kratkę,
• napływ wilgotnego i niefiltrowanego powietrza (wzmaga wilgotność pomieszczeń i uczucie chłodu),
• wyższe koszty ogrzewania wskutek strat energii cieplnej przez kanały wywiewne.

Wentylacja naturalna (grawitacyjna) sprawdzi się w starszym budownictwie (zgodnym z normami sprzed WT 2021), w niskich budynkach wielorodzinnych oraz budynkach gospodarczych, altanach całorocznych czy garażach niewymagających stosowania wentylacji mechanicznej. Jeśli ten typ instalacji wentylacyjnej działa niewydajnie, należy często wietrzyć wnętrza budynku, uchylając bądź otwierając okna.

Wentylacja mechaniczna

To system o bardzo szerokich możliwościach regulacji przepływu powietrza w budynku, dzięki czemu pozwala na wysoce wydajne i niezakłócone wentylowanie poszczególnych pomieszczeń lub domowych stref przy pomocy centrali wentylacyjnej lub niezależnych wentylatorów. Najczęściej stosowanymi układami jest mechaniczne usuwanie wyłącznie zużytego powietrza lub pełna mechanizacja całego procesu przepływu – nawiewania i wywiewania powietrza.

Co ważne, taka instalacja pracuje niezależnie od warunków pogodowych, więc świeże powietrze napływa do budynku bez zakłóceń zarówno w sezonie zimowym, jak i letnim. Przepływ powietrza może być zadany raz lub poddany regulacji w zależności od potrzeb bądź zmieniającego się stanu i jakości powietrza w budynku wywołanego np. przebywaniem większej liczby osób (wzrost stężenia pary wodnej i dwutlenku węgla). Wentylacja mechaniczna zwykle wymaga wcześniejszego zaprojektowania, dzięki czemu można w pełni wykorzystać jej możliwości bez generowania dodatkowych kosztów. Ponadto posiada wbudowane filtry, które oczyszczają napływające powietrze, podnosząc jego jakość. Z kolei nowoczesne akcesoria wentylacyjne sprawiają, że system wentylacji mechanicznej rozprowadza powietrze równomiernie oraz jest estetyczny, komponując się z elementami wystroju domu.

W ramach instalacji mechanicznych rozróżnia się szereg nowoczesnych rozwiązań, ale jednymi z najczęściej stosowanych są:

• centralny system wentylacji,
• zdecentralizowany system wentylacji.

System centralnej wentylacji mechanicznej polega na zaprojektowaniu kompleksowego układu punktów nawiewania i wywiewania (bez wentylatorów) połączonych przewodami wentylacyjnymi z centralą wentylacyjną, która za pomocą wbudowanych wentylatorów dystrybuuje powietrze świeże i zużyte. Taki układ bywa wyposażony w rekuperator, który tworzy zaawansowaną technicznie instalację wentylacji mechanicznej z odzyskiem ciepła. Centrala wentylacyjna, ze względu na stały efekt akustyczny, wagę i gabaryty, znajduje się w oddzielnym pomieszczeniu na poddaszu lub w piwnicy, a nawet na dachu.

Zdecentralizowana wentylacja mechaniczna stanowi alternatywę dla układu centralnego, ponieważ nie wymaga montażu wielu przewodów wentylacyjnych oraz zapewnia wydajną, ale niezależną wymianę powietrza we wszystkich lub tylko w wybranych pomieszczeniach, np. w kuchni i łazience. W układzie zdecentralizowanym każda (lub wybrana) przestrzeń dysponuje własnym mechniacznym nawiewnikiem i wywiewnikiem w ramach jednego urządzenia, często wyposażonego w wymiennik ciepła, który częściowo odzyskuje energię cieplną. Można nawet przyjąć, że system zdecentralizowanej wentylacji pełni rolę punktowej rekuperacji, choć w ograniczonym zakresie.

Instalacja wentylacji mechanicznej wyróżnia się:

• możliwością pełnej kontroli nad przepływem powietrza,
• wysoką wydajnością i niezależnością od warunków pogodowych,
• komfortem mikroklimatycznym (temperatura i wilgotność),
• bezobsługowością (przeważnie automatyka sterująca),
• obecnością jednej centrali wentylacyjnej sterującej przepływem powietrza w całym budynku (system centralny),
• niskie koszty inwestycyjne z opcją dotacji oraz niezależność wentylacyjna każdego pomieszczenia (system zdecentralizowany),

Do wad wentylacji mechanicznej zalicza się przede wszystkim:

• wysokie koszty inwestycji (system centralny),
• generowanie hałasu (systemy zdecentralizowane),
• cała wymiana powietrza w budynku jest zależna od sprawności centrali wentylacyjnej (system centralny),
• nawiewanie wilgotnego powietrza do domowych wnętrz,
• skomplikowanie techniczne,
• uzależnienie wymiany powietrza od dostępu i zużycia energii elektrycznej,
• konieczność adaptacji wnętrz pod przewody wentylacyjne w już istniejących budynkach,
• regularne przeglądy i konserwacja urządzeń wentylacyjnych.

System wentylacji mechanicznej znajdzie zastosowanie w nowo budowanych domach oraz tych podlegających gruntownej termomodernizacji. Natomiast z uwagi na koszty i niskie zapotrzebowanie wentylacyjne nie sprawdzi się w starym budownictwie. Wyjątkiem będzie montaż układu wentylacji mechanicznej zdecentralizowanej wyposażonej w niewielkie rekuperatory ścienne dobrze spełniające swoje zadanie w starszych budynkach.

Wentylacja mechaniczna z odzyskiem ciepła (rekuperacją)

Jest to jeden z podtypów klasycznej wentylacji mechanicznej, ale za to bardzo zaawansowany technicznie oraz dbający o bardzo wysoką wydajność przepływu powietrza za sprawą wentylatorów. Ponadto minimalizuje straty energii cieplnej w budynku dzięki obecności rekuperatora – mowa o oszczędności rzędu 30-40%. System ten można wzbogacić o zaawansowane filtry oczyszczające powietrze oraz jeszcze bardziej zredukować utratę energii cieplnej przez zastosowanie gruntowego wymiennika ciepła (GWC). Wentylacja z rekuperacją jest najbardziej komfortowym, energooszczędnym i kompleksowym układem w jaki można wyposażyć budynek mieszkalny. Wymaga zatem opracowania profesjonalnego projektu oraz dużego budżetu inwestycyjnego – w praktyce przekłada się to na minimalne straty energii cieplnej i bardzo wysoki komfort mikroklimatyczny.

Kluczem do uzyskania takich efektów jest nie tylko system mechanicznej wentylacji, ale głównie rekuperator, który odzyskuje energię cieplną (czasem też parę wodną – entalpiczny wymiennik ciepła ERV) z powietrza wywiewanego i przekazuje ją do powietrza napływającego przy pomocy wysokowydajnego wymiennika ciepła. Co ciekawe, w systemach zdecentralizowanych niewielkie rekuperatory umieszcza się w ścianie w poszczególnych pomieszczeniach. W standardowym systemie wentylacji z odzyskiem ciepła (rekuperacją) centralę wentylacyjną lokuje się w ustronnym, wygłuszonym miejscu z dostępem do energii elektrycznej oraz możliwością odprowadzenia skroplin do instalacji kanalizacyjnej. W bardziej zaawansowanych systemach z GWC, dochodzi również faza wstępnej filtracji i ogrzewania (zimą chłodzenia) powietrza przez grunt, co jeszcze bardziej zmniejsza straty ciepła i chroni rekuperator przed zamarzaniem. Dodatkowo gruntowy wymiennik ciepła może też istotnie wspomagać system klimatyzacyjny. Układy wentylacji mechanicznej z odzyskiem ciepła i GWC stosuje się w energooszczędnych i pasywnych domach (często o dużej kubaturze) oraz gmachach użyteczności publicznej czy budynkach komercyjnych np. biurowych, handlowych, magazynowych lub produkcyjnych.

Do podstawowych zalet wentylacji mechanicznej z odzyskiem ciepła (rekuperacją) należą:

• kontrola nad przepływem powietrza,
• całodobowe utrzymanie bardzo wysokiego komfortu mikroklimatycznego,
• wysoka oszczędnosć energii cieplnej na poziomie 30-40% (szczególnie budynki energooszczędne lub pasywne),
• zautomatyzowana obsługa,
• możliwość pozyskania dotacji.

Główne wady takiego systemu wentylacji to:

• wysoki koszt inwestycji (zwłaszcza w modernizowanych budynkach),
• konieczność serwisu centrali wentylacyjnej (wymiana filtrów i konserwacja),
• możliwa niska wilgotność powietrza zimą (przy braku wymiennika entalpicznego),
• pobór energii elektrycznej oraz zależność wentylacji domu od dostępu do niej,
• konieczność podłączenia odpływu skroplin.

Rozważając wszystkie „za” i „przeciw”, należy stwierdzić, że wentylacja mechniczna z odzyskiem ciepła (rekuperacją) najlepiej sprawdzi się w nowoczesnych budynkach mieszkalnych, które charakteryzują się niskim zapotrzebowaniem energetycznym (poniżej 70 kWh/m²/rok). Warunkowo, prostsze instalacje będą dobrym pomysłem w domach poddanych gruntownej termomodernizacji. Natomiast wentylacja z rekuperacją nie sprawdzi się w starszych budynkach o słabej izolacji termicznej – wówczas bardziej uzasadnionym wyborem okaże się zastosowanie systemu wentylacji mechanicznej zdecentralizowanej z rekuperatorami umieszczonymi w ścianach.

Wentylacja hybrydowa

System wentylacji łączący różne rozwiązania może być bardzo ciekawą alternatywą dla instalacji naturalnych (grawitacyjnych) oraz mechanicznych. Wentylacja hybrydowa korzysta jednocześnie z zalet systemu naturalnego (grawitacyjnego) oraz mechanicznego, co pozwala wyraźnie podnieść wydajność oraz zautomatyzować obsługę. Oczywiście nie będzie tak komfortowa i wydajna jak instalacja mechaniczna z odzyskiem ciepła (rekuperacją), ale na pewno pozwoli na dość tanią, względnie prostą i skuteczną wymianę powietrza w budynku mieszkalnym. Działanie tego rodzaju systemu opiera się na wzmocnieniu efektywności wentylacji naturalnej (grawitacyjnej) poprzez dodanie specjalnych nasad kominiowych z wentylatorami. Wbudowane, aktywowane i sterowane automatycznie wirniki są połączone z czujnikami monitorującymi parametry (wilgotność, dwutlenek węgla) jakości powietrza w budynku.

System naturalny (grawitacyjny) nie jest wydajny w każdych warunkach pogodowych. Dotyczy to szczególnie okresów ze zbyt silnym wiatrem, upałem czy zbyt niskim/wysokim ciśnieniem atmosferycznym, co przekłada się na nadmierny bądź niewystarczający przepływ powietrza, a w konsekwencji prowadzi do strat ciepła lub wystąpienia ciągu wstecznego. W takich warunkach klasyczna wentylacja jest regulowana przez komponent mechniczny, który podnosi prędkość wentylatorów np. w czasie upalnej, bezwietrznej pogody lub zmniejsza obroty, np. gdy wieje silny wiatr. Warto przypomnieć, że wentylatory w normalnych warunkach pogodowych również są wprawiane w ruch wskutek naturalnego ruchu powietrza zarówno pionowego (ciąg), jak i poziomego (wiatr).

Wśród pozytywnych aspektów systemu wentylacji hybrydowej warto wymienić:

• niskie koszty inwestycyjne i eksploatacyjne,
• większą kontrolę nad przepływem (wywiewaniem) powietrza,
• wzrost wydajności przepływu powietrza,
• elastyczne dopasowanie wentylacji do warunków pogodowych,
• relatywnie prostą konstrukcję instalacji,
• wygodę użytkowania.

Negatywne strony wentylacji hybrydowej to:

• nawiew wilgotnego i niefiltrowanego powietrza do budynku,
• konieczność podłączenia i poboru energii elektrycznej oraz automatyki sterującej,
• możliwy niewielki hałas w pomieszczeniach znajdujących się w pobliżu nasad,
• niemożność zadowalającej redukcji strat energii cieplnej,
• konieczność okresowej kontroli sprawności nasad wywiewnych.

System wentylacji hybrydowej wydaje się być doskonałym rozwiązaniem dla starszego budownictwa oraz domów, które przeszły termomodernizację. Jednak będzie niewystarczająca w nowoczesnych budynkach energooszczędnych i pasywnych pod kątem spełnienia aktualnych wymogów prawa budowlanego wg WT 2021.

Podsumowanie

Systemy wentylacyjne w budynkach mieszkalnych są jedną z niezbędnych instalacji sanitarnych wymaganych nie tylko przez prawo, ale również przez zasady bezpieczeństwa i ergonomię użytkowania. Wydajna i dostosowana do potrzeb budynku wentylacja umożliwia stały dopływ świeżego powietrza oraz usuwa powietrze zużyte, a wraz z nim parę wodną, dwultenek węgla, zapachy oraz drobnoustroje chorobotwórcze i szkodliwe substancje lotne. W kontekscie wentylacji kluczowe jest wyparcie na zewnątrz pary wodnej, która działa niekorzystnie na domowy mikroklimat oraz wnętrze budynku.

Instalacja wentylacyjna to możliwość wyboru różnych rozwiązań – wśród nich wyróżnia się wentylację naturalną (grawitacyjną), mechaniczną (centralną i zdecentralizowaną), mechaniczną z odzyskiem ciepła (rekuperacja) i hybrydową. Każda z nich ma swoje zalety i wady w zależności od daty budowy i aktualnego stanu technicznego budynku, kosztów inwestycyjnych i uzasadnienia ekonomicznego (dostęności dotacji), jak również możliwości i zakresu termomodernizacji.

W nowo budowanych domach idealna będzie wentylacja mechaniczna z odzyskiem ciepła (rekuperacją) lub warunkowo hybrydowa (jeśli spełni kryteria energetyczne). Z kolei dla budynków po gruntownej termomodernizacjiwentylacja mechaniczna z odzyskiem ciepła (rekuperacja) również jest optymalnym rozwiązaniem, ewentualnie hybrydowa – tutaj ważny będzie czynnik redukcji zapotrzebowania energetycznego. Natomiast w starszych budynkach – nie poddanych termomodernizacji – wystarczający będzie system naturalny (grawitacyjny) lub hybrydowy, jeśli z jakichś względów przepływ powietrza w domu jest niewydajny. Można też postawić na wentylację mechaniczną zdecentralizowaną z rekuperatorami ściennymi.
